S350GD 亜鉛メッキ鋼: 主要な特性と製造プロセス



構造材料の世界では、亜鉛めっき鋼板は、強度と耐食性の独特の組み合わせで際立っています。{0}}その特性は、S350GD 亜鉛メッキ鋼板。 EN 10346 規格に準拠した高強度グレードとして、低炭素構造用鋼を亜鉛層でコーティングして作られています。{3}そのため、太陽光発電の取り付けブラケット、軽量鉄骨フレーム、高速道路のガードレールなど、屋外、湿気の多い場所、または耐荷重のシナリオに最適です。{4}



S350GD 亜鉛メッキ鋼板の特性と製造の両方を熟知しているメーカーをお探しですか?正しい場所に来ましたね。 20+ 年にわたる亜鉛めっき鋼板の専門知識を持つ直接工場として、GNEE Steel は原材料の選択から最終コーティングまであらゆる段階を管理し、EN 10346 準拠の S350GD 製品を工場出荷時の価格で供給しています。このガイドでは、GNEE Steel の主要な特性を詳しく説明し、製造プロセスを詳しく説明し、GNEE Steel がどのようにして安定した品質を確保しているかを共有します。



亜鉛メッキ鋼コイル





S350GD 亜鉛めっき鋼板の人気は、機械的強度 (構造上の安全性) と耐腐食性能 (長寿命) という 2 つの主要な特性グループに由来しています。-以下は、GNEE Steel の S350GD の仕様の詳細な内訳です​​。



1. S350GD亜鉛めっき鋼板の機械的性質



これらの特性により、構造用途にとって重要な、荷重に耐え、加工に耐える能力が決まります。



機械的性質	EN 10346 規格要件	GNEE鋼実績値	使用の意義
降伏強さ(Rp0.2)	350MPa以上	360～420MPa	長期的な荷重下での変形に耐えることを保証します（例: 建物のフレーム）。{0}}
引張強さ(Rm)	420～550MPa	430～540MPa	突然の応力（ガードレールにかかる風荷重など）による破損を防止します。
伸び(A80mm)	20%以上(t3mm以下)	22%以上(t3mm以下)	曲げやスタンピングが可能 (例: 湾曲した温室フレームの形成)
180度曲げ試験	だ=2、亀裂はありません	だ=2、亀裂はありません	現場での設置時の耐久性を保証します（接続時の曲げなど）-



2. S350GD 亜鉛メッキ鋼の化学組成



化学組成は、強度、溶接性、コーティングの密着性のバランスが取れるように最適化されています。



要素	含有範囲 (%)	S350GDのパフォーマンスにおける役割
カーボン(C)	0.12以下	脆性を軽減し、構造アセンブリの溶接性を向上させます。
シリコン（Si）	0.50以下	亜鉛メッキの均一性を高め、加工中の剥離を防止します。
マンガン(Mn)	1.60以下	延性を犠牲にすることなく引張強度を向上させます
リン(P)	0.030以下	腐食のリスクを最小限に抑え、低温での亀裂を回避します。
硫黄(S)	0.025以下	構造接合部の溶接欠陥（気孔など）を防止します
アルミニウム(Al)	0.020以上	鋼粒子を微細化し、全体的な機械的安定性を向上させます。



3. 耐食性



亜鉛コーティングは S350GD の防錆能力の中核であり、GNEE スチールでは複数のコーティング オプションを提供しています。-



亜鉛メッキタイプ	塗布量(g/㎡)	耐塩水噴霧性 (時間)	適切な環境
Z60	60以上	240以上	乾燥した屋内エリア (例: 作業場の棚)
Z140	140以上	480以上	湿気の多い内陸地域 (都市の建物の壁など)
Z275	275 以上	720以上	沿岸・海域





S350GD 亜鉛めっき鋼板の安定した品質は、厳格なプロセス管理に依存します。 GNEE Steel は 7 段階の生産フローに従って、すべてのバッチが基準を満たしていることを確認します。

ステップ 1: 原材料の選択

EN 10025 規格に準拠した低炭素鋼コイル (C 0.12% 以下) を使用し、不純物は 0.03% を超えません (コーティング欠陥を避けるため)。

すべての原材料にはトレーサビリティのための工場証明書が付属しています。

ステップ2：冷間圧延（板厚制御）

鋼コイルを 5 ～ 7 台の冷間圧延スタンドに通し、目標の厚さ (S350GD シート/コイルの場合は 0.8 ～ 6.0 mm) に達します。

自動厚さゲージを使用して、構造精度にとって重要な公差 ±0.05 mm 以下を保証します。

ステップ 3: アニーリング (強度と延性の最適化)

冷間圧延鋼-を保護窒素雰囲気中で 700～800 度に加熱し、内部応力を緩和します。

必要な降伏強度 (350MPa 以上) と伸び (20% 以上) を達成するために冷却速度を制御します。

ステップ 4: 表面の洗浄 (コーティング前の準備)-

アルカリ洗浄、酸洗い、水洗により油分、錆、酸化皮膜を除去します。

亜鉛めっき中に亜鉛の付着を確実にするために、表面にフラックスの薄い層を塗布します。

ステップ 5: 溶融亜鉛メッキ (コア防食ステップ)-

洗浄した鋼を溶融亜鉛浴 (460±5 度) に 3 ～ 5 秒間浸し、コンピューター制御の浸漬速度で制御します。

亜鉛浴の組成を調整し（少量のアルミニウムを添加）、コーティングの均一性を向上させます。

ステップ 6: コーティング後の処理-

エアナイフを使用して亜鉛コーティングの厚さを制御し (Z60/Z140/Z275 オプション)、余分な亜鉛を除去します。

鋼を水槽で冷却してコーティングを安定させた後、不動態化を行って防錆性能を高めます。{0}}

ステップ 7: 品質検査と切断

コーティングの厚さ (磁気ゲージ)、機械的特性 (引張/曲げ試験)、および表面品質 (目視検査) をテストします。

コイルをカスタム長さ (2000 ～ 12000 mm) のシートに切断するか、連続生産ニーズに合わせてコイルとして保管します。

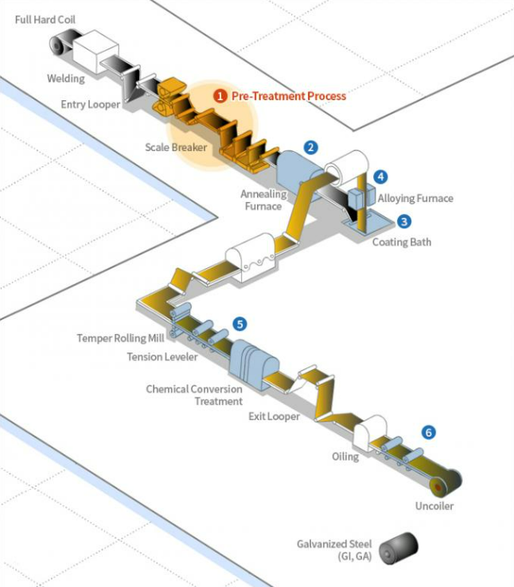

S350GD亜鉛メッキ鋼板の製造工程



GNEE Steel の S350GD 亜鉛メッキ鋼板厳格な 7 段階の製造プロセスに裏付けられた、最適化された機械的特性 (高強度、良好な延性) と信頼性の高い耐食性を兼ね備えています。 GNEE Steel の S350GD 製品は、屋外インフラストラクチャ、軽量鉄骨構造、産業用機器のいずれに必要な場合でも、一貫した品質とパフォーマンスを提供します。カスタマイズされた仕様について、または 2026 年の最新の価格表を入手するには、信頼できるパートナーとして GNEE Steel をお選びください。-当社は、すべての注文に対して納期厳守と完全な品質認証を保証します。-



S350GD 亜鉛メッキ鋼板の価格と技術データシート。
