Z母屋とは何ですか?

現代の鉄骨構造の分野では、Z母屋(Z-形鋼または Z ビーム母屋とも呼ばれます)基礎的な二次構造コンポーネントとして登場しました。独特の Z{1}} 形の断面-によって定義されるこれらの冷間成形鋼-形材は、屋根と壁の外装材を支持し、重要な荷重を伝達し、世界中の産業、商業、民間の建物の構造的完全性を確保する上で極めて重要な役割を果たしています。高品質構造用鋼の大手サプライヤーとして、GNEE STEEL は、優れた強度、耐食性、コスト効率を兼ね備えた亜鉛メッキ Z 母屋の製造を専門としています。-この包括的なガイドでは、Z 母屋の定義、主要な機能、利点、用途、技術仕様を詳しく説明し、次の建設プロジェクトに向けて情報に基づいた意思決定を行うのに役立ちます。

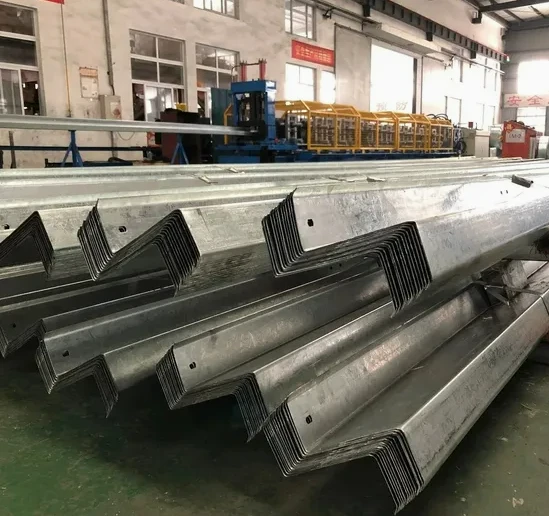

Zビーム母屋





その核心となるのは、Z母屋は、高品質の鋼板を冷間圧延または溶融亜鉛メッキして対称の「Z」字型に形成することで形成された水平方向の耐荷重構造部材です。{{0}{1}従来の固体鋼の梁や木材の支柱とは異なり、Z 母屋は軽量でありながら堅牢になるように設計されており、プレエンジニアリング鋼製建物 (PEB) やモジュール式建築システムでの使用に最適です。-



Z 母屋の基本的な目的は、主要な構造フレーム（H 梁や柱など）と外装材（金属屋根パネルや壁シートなど）の間の隙間を埋めることです。{0}これらは 2 つの主な機能を果たします。

1. 負荷分散: 屋根、雪、風、外装材の重量を建物のメインフレーム全体に均等に分散させ、応力の集中や潜在的な構造破損を防ぎます。
2. サポート体制: 屋根材や壁材を取り付けるための安定した平らな表面を提供し、建物の外皮の安全性と気密性を確保します。



Z 母屋は通常、低炭素鋼グレード (Q235 や Q345 など) で製造され、耐久性を高めるため、事前亜鉛メッキや溶融亜鉛メッキ (HDG) などの表面処理が施されています ⁷。標準寸法の範囲は幅 80mm ～ 300mm、高さ 40mm ～ 100mm で、厚さは 1.8mm ～ 3.0mm まで変化します (または完全にカスタマイズされて)。特定のプロジェクトの負荷要件に対応します。





何を設定するかZ母屋C母屋のような他のフレームソリューションとは別に？その独自の設計により、一連のエンジニアリング面と経済面でのメリットが得られ、大規模かつ高性能の建設プロジェクトに最適です。{0}{1}



1. 優れた耐荷重-と抗曲げ強度-

Z- 形状のプロファイルは、最適な構造効率を実現するように設計されています。 Z 母屋の角度の付いたフランジにより、より高い慣性モーメントが生み出され、その結果、優れた曲げ耐性と耐荷重能力が実現します。-オーバーラップ機能が制限されている C 母屋とは異なり、Z 母屋はインターロック ジョイントを備えており、連続的なスパンを可能にします。この設計により、接続部分の弱点がなくなり、Z 母屋は優れた剛性を維持しながら、中間サポートなしで長いスパン (最大 8 メートル) をサポートできるようになります。



2. 亜鉛メッキによる比類のない耐食性

建設資材は過酷な環境条件に耐える必要があり、亜鉛メッキZ母屋この分野で優れています。溶融亜鉛めっきプロセスでは、形成された鋼を溶融亜鉛に浸漬し、冶金的に結合した保護コーティングを作成します。-この層は物理的バリアと犠牲陽極の両方として機能し、鋼芯を錆、腐食、化学浸食から保護します。沿岸、湿気の多い環境、または工業環境でのプロジェクトの場合、HDG Z 母屋は屋外で 15 ～ 25 年の耐用年数を提供し、メンテナンス コストを大幅に削減します。



3. コスト効率と材料の最適化-

Z 母屋はいくつかの理由から費用対効果の高いソリューションです。{0}高い強度対-重量比により、従来のフレーム方法と同じ耐荷重を達成するために必要な鋼材が少なくなり、材料の無駄が最大 30% 削減されます。さらに、軽量設計により輸送と現場での取り扱いが簡素化され、物流コストと人件費が削減されます。{6}標準的な輸送コンテナに合わせて長さをカスタマイズできるため、サプライチェーンの効率がさらに最適化され、コンテナスペースの利用率が最大化され、プロジェクト全体の費用が削減されます。



4. 迅速な設置と多用途性

厳しい建設期限を守るには、設置速度が非常に重要です。 Z 母屋には標準オプションとして事前にパンチ穴が付いているため、現場での穴あけの必要がなく、接続プロセスが短縮されます。- -波形金属から複合パネルに至るまで-幅広い被覆システムと互換性があるため、非常に汎用性が高くなります。これらは屋根システムと壁システムの両方に簡単に統合でき、建築家やエンジニアに柔軟な設計オプションを提供します。





彼らの適応力と強さのおかげで、Z母屋さまざまな建設分野で幅広く使用されています。優れたパフォーマンスを発揮する主なアプリケーションを次に示します。







Z 母屋と C 母屋はどちらも鉄骨構造に不可欠ですが、その設計の違いにより、異なる用途に適しています。次の表は、プロジェクトに適切な母屋を選択するのに役立つ主な違いを示しています。



特徴	Z母屋(Z-セクション)	C 母屋 (C-セクション)
形	角度の付いたフランジを備えた対称の「Z」プロファイル	垂直フランジを備えた「C」プロファイル
オーバーラップ機能	連続的に重なり合うジョイントを可能にします	オーバーラップ機能はありません。エンドプレートが必要です
耐荷重	高い曲げ抵抗。ロングスパンに最適	適度な強度。短いスパンに適しています
最適な用途	大きな-スパンの屋根、急な-傾斜の屋根、高い風荷重	壁ガート、軽量用途、短スパン
材料効率	連続スパンにより鋼材を最大 30% 節約	大規模プロジェクトでは材料効率が低下する
インストール	インターロック設計により高速化	標準設置。重複特典なし



サンプルと見積もりを依頼する





GNEE STEEL では、国際品質基準 (ASTM、EN 10346) を満たす Z 母屋の製造に誇りを持っており、同時にお客様のプロジェクト固有のニーズに合わせた完全なカスタマイズも提供しています。弊社の標準仕様は以下の通りです。



• コア仕様

製品名: 亜鉛メッキ Z ビーム鋼 / Z 母屋

基材: 高品質亜鉛メッキ鋼板（Q235/Q345グレード）-

製造技術: 熱間圧延 / 冷間成形-（公差が厳しい精密圧延成形）

表面処理: プレ-メッキ、溶融亜鉛メッキ（HDG）、またはスプレー-コーティング

厚さ: 1.8mm、2.5mm、2.8mm、3.0mm、またはカスタム

寸法：幅80～300mm。高さ 40 ～ 100mm (カスタムサイズも利用可能)

長さ：カスタマイズ（コスト削減のためコンテナ輸送に最適化）

穴: ファスナーの正確な位置合わせのためのカスタムパンチングサービス



• 品質管理と梱包

最高の品質を保証するために、すべての Z 母屋は寸法精度、コーティングの厚さ、機械的特性について厳格な検査を受けます。製造、保管、輸送時の形鋼の衝突、削れ、割れ、圧縮、偏平、変形を防止するために、厳格な標準化された作業を実施しています。



当社の輸出{0}}標準梱包には、輸送中にお客様の投資を保護するために、頑丈なスチール製のストラップと耐湿性の包装-が使用されています。{2}また、お客様の特定の配送要件に合わせたカスタム梱包ソリューションも提供しています。





Q1: Z 母屋は屋根と壁の両方の用途に適していますか?

はい。 Z 母屋は汎用性が高く、母屋と壁のガーネットの両方として使用できます。 Z- 形状のデザインは屋根被覆材に優れたサポートを提供し、その剛性により壁フレームの信頼性を高めます。



Q2: 溶融亜鉛メッキ (HDG) と事前亜鉛メッキの Z 母屋-の違いは何ですか?

事前に亜鉛メッキされた Z 母屋は、成形前にスチール コイルに薄い亜鉛コーティングが施されており、穏やかな環境向けの基本的な耐食性を備えています。 HDG Z 母屋は成形後に溶融亜鉛に浸漬され、より厚く耐久性のあるコーティングを形成し、塩水への曝露や工業用腐食などの過酷な条件に対して優れた保護を提供します。



Q3: Z 母屋は特定のプロジェクト要件に合わせてカスタマイズできますか?

絶対に。 GNEE STEEL では、寸法 (幅、高さ、厚さ)、長さ、穴の配置、表面処理、特殊コーティング オプションを含む、Z 母屋の完全なカスタマイズを提供しています。当社のエンジニアリング チームは、お客様の構造図面を基に、お客様の正確な耐荷重とプロジェクト仕様を満たす母屋を設計します。



Q4: プロジェクトに適した Z 母屋のサイズを決定するにはどうすればよいですか?

必要な Z 母屋のサイズは、スパンの長さ、屋根の傾斜、積載重量 (雪、風、外装材)、建物の位置などのいくつかの要因によって異なります。荷重計算を実行し、安全性と効率性のために最適な母屋サイズを選択するには、GNEE STEEL の構造エンジニアまたは鉄鋼専門家チームに相談することをお勧めします。
