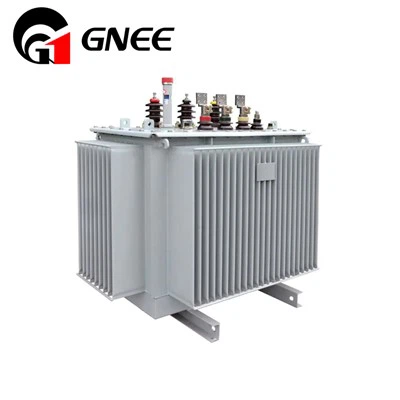

20KVクラス三相油入配電用変圧器

神恒電力が開発・生産する20KV級三相油入配電用変圧器は、低損失、低騒音、高効率などの利点があり、優れた省エネ効果と汚染低減を実現できます。通常の油入変圧器と比較して、完全密閉型変圧器はオイルコンサベーターをキャンセルし、波形オイルタンクの波形シートの弾性により、オイル量の変化が自動的に調整・補正されます。変圧器は空気から遮断されているため、オイルや絶縁体の劣化を防止・遅らせ、動作信頼性を高め、通常動作時のメンテナンスを回避できます。

お問い合わせを送る

今すぐチャット

製品説明

20KVクラス三相油入配電用変圧器

1.コアは高品質の冷間圧延配向鋼で作られていますシリコン鋼板45度の3段階の完全斜め継ぎ目、パンチングなし、コア柱にポリウレタンワニスを塗って硬化させます。
2.コイルは合理的な構造の無酸素銅導体で作られており、突然の短絡に対する耐性が向上しています。
3.巻線端面の有効支持力を高め、巻線の短絡耐性をさらに向上させます。
4. 油貯蔵キャビネットが廃止され、波形油タンクの波形フィンが冷却要素として油管に取って代わり、波形フィンは変圧器油の体積膨張と収縮に合わせて膨張と収縮が可能になり、変圧器油が大気から隔離され、油質の劣化と絶縁湿気を防止・低減し、動作信頼性が強化され、正常な動作はメンテナンスフリーです。

製品の特徴

10KV クラスと比較して、20KV 三相油入配電用変圧器にはいくつかの利点があります。
1.電力供給能力の向上、
2.電圧品質を確認します。
3.電力系統等における電力損失を低減する
電力システムの建設費を節約でき、電力システムの省エネ化を推進する製品です。

製品パラメータ

定格出力(kva)	高電圧(kv)	低電圧(kv)	接続シンボル	無負荷損失(w)	負荷損失(w)	無負荷電流(%)
400kva	10kv 11kv 20kv 35kv	0.4	ヤド11 イン0	570	4300	0.45
500kva				680	5410	0.45
630kva				810	30800	0.4
800kva				980	7500	0.4
1000kva				1150	10300	0.35
1250kva				1360	12000	0.3
1600kva				1640	145000	0.6
2000kva				1950	19140	0.6
2500kva				2340	22220	0.5
